【技術好文】SOA曲線的畫法及計算詳解-KIA MOS管

信息來源:本站 日期:2022-07-29

分享到:

【技術好文】SOA曲線的畫法及計算詳解-KIA MOS管


SOA曲線的畫法

一般數據表都會給出電壓/電流/熱阻曲線/SOA曲線等等。


SOA如何繪制,下面進行展開:

先從熱阻曲線圖談起,熱阻曲線是用專用設備測量出來的,不過測量難度極高。


SOA曲線 曲線圖 畫法


SOA曲線圖完全是通過熱阻曲線上讀取的值和Rdson計算并畫出來的。


SOA曲線畫法如下:

1)先畫Idm=25A橫線(電流限制);

一般Idm定義等于Id的4倍,有少數公司定義3倍,有少數公司的某些產品定義6倍。


2)再畫BV=30V的垂直線(電壓限制);

SOA曲線 曲線圖 畫法

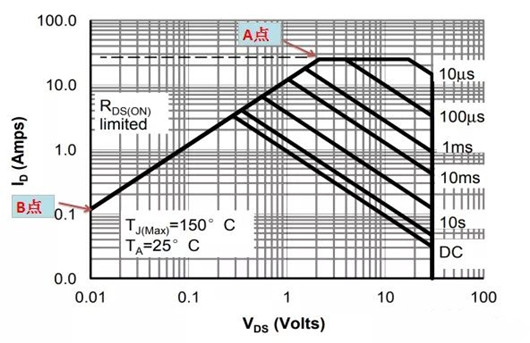

3)再畫Rdson的限制線;

限制線的一點:25A x Rdson1的SPEC x 150度溫度系數= 電壓, 3407為例:25x0.052x1.62=2.1V (圖A點),


另外一點:0.01V/(0.052歐姆x1.62倍率)=0.119 (圖B點)。

SOA曲線 曲線圖 畫法


SOA曲線 曲線圖 畫法


4)以上形成了SOA的框架;

再畫計算10μs的SOA向右斜線的兩個端點:

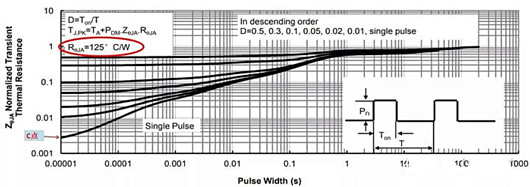

5)10μs單脈沖的RthjA 穩態值為:0.0027左右(圖C點),因?yàn)槭菤w一化的,所以需要在乘以系數125C/W,等于0.338C/W。


SOA曲線 曲線圖 畫法


6)用Pd的公式:Pd=(Tjamx-Ta)/RthjA

Pd= (150-25)/0.338 = 370瓦。

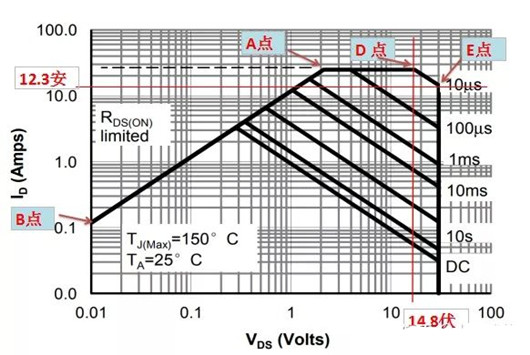

7)370瓦/25安 = 14.8伏,標注D點,


8)370瓦/30伏=12.3 安,標注E點。

SOA曲線 曲線圖 畫法


最終SOA曲線如下:

SOA曲線 曲線圖 畫法


以下依次類推畫出100μs,1ms.... 的向右斜線的兩個端點 ,這樣整體就就構成了一個完整的SOA曲線。
