多諧振蕩器電路制作的LED閃爍燈分享-KIA MOS管


多諧振蕩器也叫無穩態觸發器,“多諧”的含義就是含有多種頻率成分的意思,因?yàn)槠漭敵龅氖敲}沖方波,而方波可以分解為多個不同頻率的正弦波。

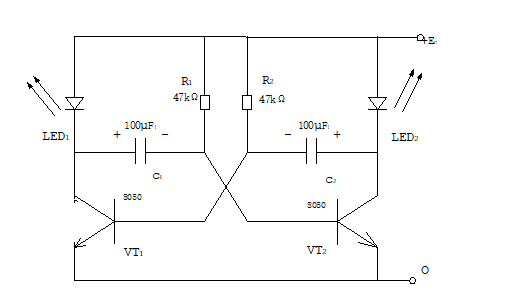

這是一款閃爍燈,紅色led、白色led燈交替閃爍,它的工作原理很簡單,制作也很簡單;通過這個制作可以進一步學習三極管的工作原理、電容器的充放電過程;電路原理圖如下:


電源電壓2.3v-3.2v

多諧振蕩器 電路 LED

多諧振蕩器閃光燈


該電路的特點:一個三極管的基極與另一個三極管的集電極通過電容C1、C2互相耦合,電路結構對稱。


如果沒有耦合電容,兩個三極管各自工作在飽和狀態下,兩個led燈均發亮且亮度不變,當接上耦合電容以后,這種穩定狀況就遭到了破壞,變成了一個導通、一個截止交替進行的狀態。


我們知道即使是同型號的三極管,每個管子的參數也是會有差異的,特別是放大系數β,因此在接通的瞬間總是有一個管子先導通,假定是VT1先導通,則其集電極電位降低到0v(≈0v,因?yàn)槿龢O管飽和時有飽和壓降,分析方便按0v處理),led1發亮;


因VT1導通后集電極電位降低,通過電容C1的耦合,使VT2基極電位降低(因?yàn)殡娙軨1的兩端電壓不能突變,因此VT2基極電位降低),VT2截止,led2不亮;


此時電源通過電阻R1對電容C1進行充電,其兩端電壓極性左負右正,且逐步升高,VT2基極電位逐步升高,為電路逆轉醞釀;C2通過LED2充電(電流很小,燈不亮),極性左負右正,通過電容的電流方向如下:

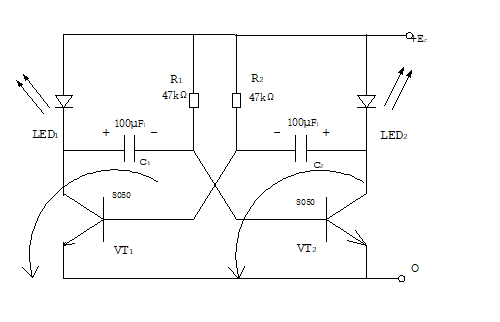

多諧振蕩器 電路 LED

VT1導通,VT2截止時狀況


當VT2基極電位逐步升高時,VT2導通,同時電容C1電壓升高,負極電位加速了VT1截止、VT2導通,led2發亮,led1不亮,電容C2通過VT2放電;


電源C1被充電,當電容C2放電結束之后,VT1基極電位升高,又開始了下一輪的振蕩。此時通過電容C1、C2的電流方向如下:

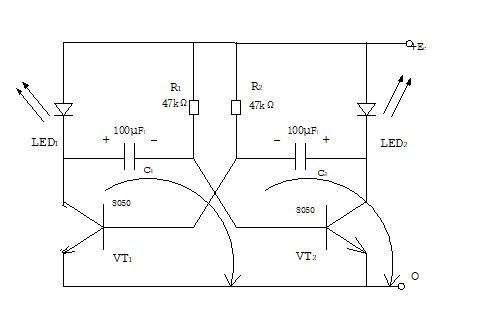

多諧振蕩器 電路 LED

VT1截止、VT2導通狀態


以上參數可以改變,改變電容C1、C2電阻R1、R2就可以改變振蕩頻率;通過對以上電路的分析。我們可知電容的充放電導致了VT1、VT2不斷翻轉,電容接通時相當于短路,充電滿時相當于電源的性質發揮了關鍵作用;當VT1截止時輸出高電位,當VT1導通時輸出低電位,輸出近似于方波。


多諧振蕩器在電子電路中應用非常廣泛。用它來產生脈沖信號,推動其它電路工作。
