圖文分享|制作簡易場效應管檢測儀-KIA MOS管


制作簡易場效應管檢測儀

場效應管的全稱叫做金屬氧化物半導體效應晶體管也稱MOS管。


它可以分為N溝道與P溝道兩大類,P溝道硅MOS場效應晶體管在N型硅襯底上有兩個P+區,分別叫做源極和漏極,兩極之間不通導,源極上加有足夠的正電壓(柵極接地)時,柵極下的N型硅表面呈現P型反型層,成為連接源極和漏極的溝道。


改變柵壓可以改變溝道中的空穴密度,從而改變溝道的電阻。這種MOS場效應晶體管稱為P溝道增強型場效應晶體管。如果N型硅襯底表面不加柵壓就已存在P型反型層溝道,加上適當的偏壓,可使溝道的電阻增大或減小。


這樣的MOS場效應晶體管稱為P溝道耗盡型場效應晶體管。統稱為PMOS晶體管。MOS管更小更省電,所以他們已經在很多應用場合取代了雙極型晶體管。


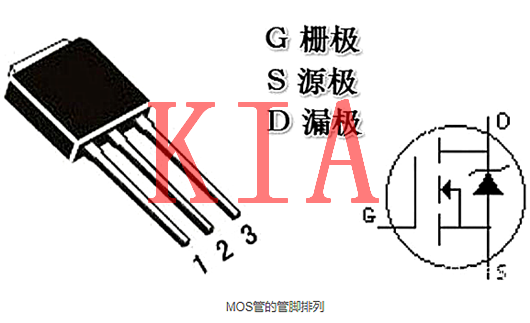

場效應管的三個管腳排列

三個極分別是:G(柵極),D(漏極)s(源及),要求柵極和源及之間電壓大于某一特定值,漏極和源及才能導通。它的工作原理比較類似于晶體三極管。


場效應管檢測儀


怎么萬用表測量場效應管

1、把連接柵極和源極的電阻移開,萬用表紅黑筆不變,假如移開電阻后表針慢慢逐步退回到高阻或無限大,則MOS管漏電,不變則完好


2、然后一根導線把MOS管的柵極和源極連接起來,假如指針立刻返回無限大,則MOS完好。


3、把紅筆接到MOS的源極S上,黑筆接到MOS管的漏極上,好的表針指示應該是無限大。


4、用一只100KΩ-200KΩ的電阻連在柵極和漏極上,然后把紅筆接到MOS的源極S上,黑筆接到MOS管的漏極上,這時表針指示的值一般是0,這時是下電荷通過這個電阻對MOS管的柵極充電,產生柵極電場,因為電場產生導致導電溝道致使漏極和源極導通,故萬用表指針偏轉,偏轉的角度大,放電性越好。


我們知道,其實場效應管的工作原理和三極管比較類似。場效應管的柵極相當于三極管的基極,只需要在他的柵極給一個高電平。那么源極和漏極之間就會導通。


如果給他的柵極低電平,源極和漏極之間就會斷開,我們就是根據這個原理來制作場效應管的檢測電路的。


原理圖比較簡單。有一個限流電阻。一個USB供電插座。一個模式管檢測的插座,一個顯示狀態用的led發光二極管。兩個觸摸片,觸摸片1的一端接電源正極,一端接MOS管的柵極。觸摸片2的一端接電源負極,一端接電源負極。


檢測電路工作原理

當用手觸摸觸片1時,相當于通過人體電阻。將MOS管的柵極電位升高。此時,MOS管導通,Led發光。當手指觸碰出片2時,通過人體電阻,將MOS管的柵極電位降低,此時MOS管處于截止狀態,Led熄滅。

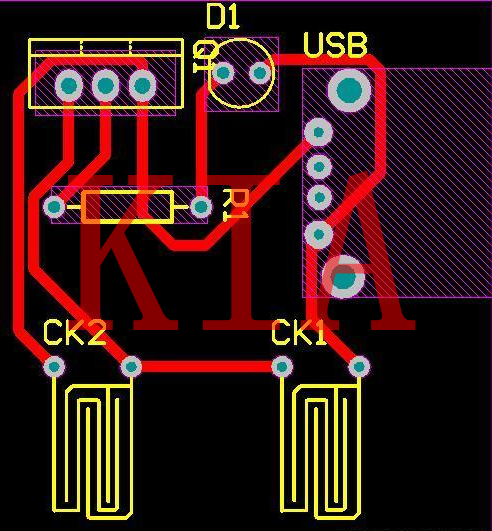

簡易場效應管檢測儀-PCB板圖紙


場效應管檢測儀

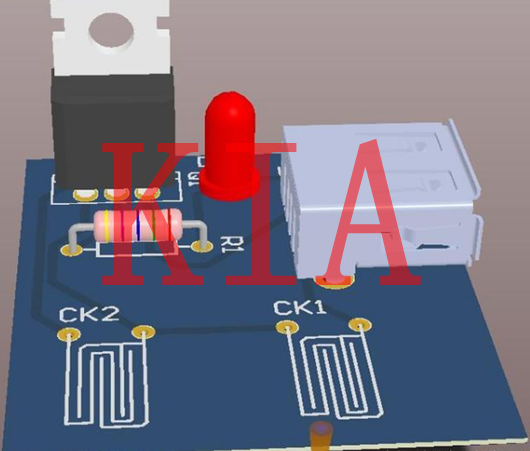

簡易場效應管檢測儀-由PCB板生成的3d效果圖


場效應管檢測儀


此電路無需調試,經過測試比較好用。用這個電路來檢測場效應管速度非常快,而且也比較準確。比用萬用表檢測管腳方便很多,而且比較直觀,有興趣的小伙伴一起動手做一做吧。
