場效應管替換及好壞判斷分析-KIA MOS管

信息來源:本站 日期:2021-01-05

分享到:

場效應管替換及好壞判斷分析-KIA MOS管


場效應管替換原則

(只適合主板)場效應管替換只需大小相同,分清N溝道P溝道即可,功率大的可以代換功率小的,主板的場效應管最好原值代換


場效應管好壞判斷

一、定性判斷MOS型場效應管的好壞

先用萬用表RX10kΩ擋(內置有9V或15V電池),把負表筆(黑)接柵極(G),正表筆(紅)接源極(S)。給柵、源極之間充電,此時萬用表指針有輕微偏轉。


再改用萬用表RX1Ω擋,將負表筆接漏極(D),正筆接源極(S),萬用表指示值若為幾歐姆,則說明場效應管是好的。


二、定性判斷結型場效應管的電極

將萬用表撥至RX100檔,紅表筆任意接一個腳管,黑表筆則接另一個腳管,使第三腳懸空。若發現表針有輕微擺動,就證明第三腳為柵極。


欲獲得更明顯的觀察效果,還可利用人體靠近或者用手指觸摸懸空腳,只要看到表針作大幅度偏轉,即說明懸空腳是柵極,其余二腳分別是源極和漏極。


判斷理由: JFET 的輸入電阻大于100MΩ,并且跨導很高,當柵極開路時空間電磁場很容易在柵極上感應出電壓信號,使管子趨于截止,或趨于導通。若將人體感應電壓直接加在柵極上,由于輸入干擾信號較強,上述現象會更加明 顯。


如表針向左側大幅度偏轉,就意味著管子趨于截止,漏-源極間電阻RDS增大,漏-源極間電流減小IDS。反之,表針向右側大幅度偏轉,說明管子趨向導通,RDS↓,IDS↑ 。


但表針究竟向哪個方向偏轉,應視感應電壓的極性( 正向電壓或反向電壓)及管子的工作點而定。


注意事項:

(1)試驗表明,當兩手與D、S極絕緣,只摸柵極時,表針一般向左偏轉。但是,如果兩手分別接觸D、S極,并且用手指摸住柵極時,有可能觀察到表針向右偏轉的情形。其原因是人體幾個部位和電阻對場效應管起到偏置作用,使之進入飽和區。


場效應管在電路圖中常用


場效應管替換


表示,關于它的構造原理由于比較抽象,我們是通俗化講它的使用,由于根據使用的場合要求不同做出來的種類繁多,特性也都不盡相同;我們在mpn中常用的一般是作為電源供電的電控之開關使用,所以需要通過電流比較大;

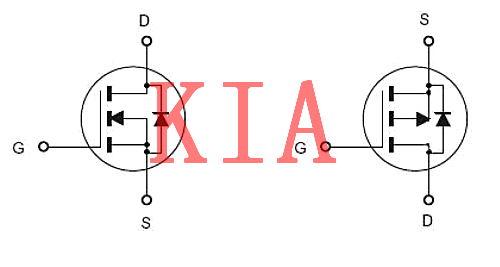

所以是使用的比較特殊的一種制造方法做出來了增強型的場效應管(MOS型),它的電路圖符號:


場效應管替換


仔細看看你會發現,這兩個圖似乎有差別,這實際上是兩種不同的增強型場效應管,第一個叫N溝道增強型場效應管,第二個叫P溝道增強型場效應管,它們的的作用是剛好相反的。


接下來看看是怎么使用它來當開關的,從圖中我們可以看到它也像三極管一樣有三個腳,這三個腳分別叫做柵極(G) 、源極(S)和漏極(D) ,mpn中的貼片元件示意圖是這個樣子:


場效應管替換


1腳就是柵極,這個柵極就是控制極,在柵極加上電壓和不加上電壓來控制2腳和3腳的相通與不相通,N溝道的,在柵極加上電壓2腳和3腳就通電了,去掉電壓就關斷了,而P溝道的剛好相反,在柵極加上電壓就關斷(高電位),去掉電壓(低電位)就相通了。
