MOS管電路|MOS管基本使用電路分享-KIA MOS管

信息來源:本站 日期:2021-01-04

分享到:

MOS管電路|MOS管基本使用電路分享-KIA MOS管


MOS管基本電路

本文整理了MOS管的一些基本使用電路,如下:


MOS管基本電路

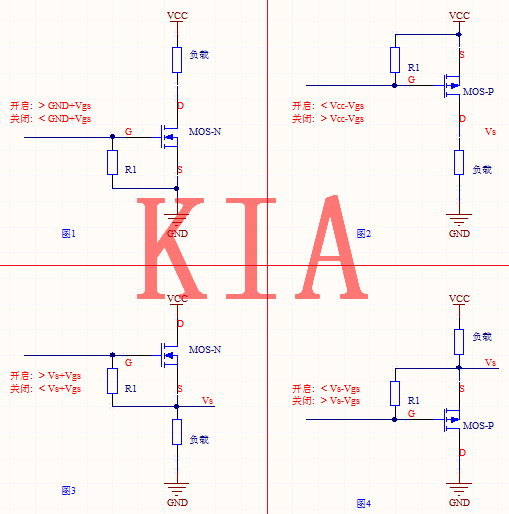

MOS管基本電路:上圖是四種MOS管的使用電路,按使用環境的不同,一般有四種接法。


如圖1,這是N管的最常用的一種電路,N管S端接地,D端接負載。則當G端信號電壓大于GND+Vgs的時候,mos開啟,當信號電壓小于GND+Vgs時關閉。R1電阻使無外加信號時mos處于關閉狀態。


如圖2,這是P管通常使用的接法。P管S端接Vcc,D端接負載。則當G端信號電壓小于VCC-Vgs的時候,mos開啟,當信號電壓大于VCC-Vgs時關閉。


以上兩圖中N管和P管的接法是通常電路中最常用的接法,也是mos管的普遍使用方法,如無特殊情況,MOS管在電路中就是按這兩種接法使用。


下面圖3和圖4的使用接法則在一些特殊場合中會使用的,而且驅動方式也較為特殊。


如圖3.此種N管的接法通常在開關電源中會出現。其特殊之處在于當MOS閉合的情況下,Vs=GND,所以信號電壓只要大于Vs+Vgs,MOS就能打開,但是當MOS打開以后,則 Vs=Vcc,那么信號電壓就必須大于Vcc+Vgs才能讓MOS保持繼續打開。


所以一般電路中很少使用,在開關電源電路中,則使用一個自舉電路來抬高信號端的電壓。


如圖4,此電路很少用到,因?yàn)楫?dāng)mos導通以后,Vs=GND,則信號電壓要小于GND-Vgs才能使得mos保持導通,所以信號電壓要給一個負電壓,電路更為麻煩,所以更少使用。


注:Vgs是mos管的最低開啟電壓,每個MOS管的規格書上有標明。


MOS管基本電路

導通條件

NMOS管和PMOS管的導通條件不一樣。


對于NMOS,當Vg-Vs》Vgs(th)時,MOS管導通,即G極和S極的差大于一定值,MOS管會導通,但是也不能大太多,Vgs(th)和其他參數需要看MOS管的SPEC。


對于PMOS,和NMOS管是相反的,當Vs-Vg》vsg(th)時,PMOS管導通,即S極和G極的差大于一定值,MOS管會導通,但是也不能大太多,同樣的,具體參數看SPEC。


基本開關電路

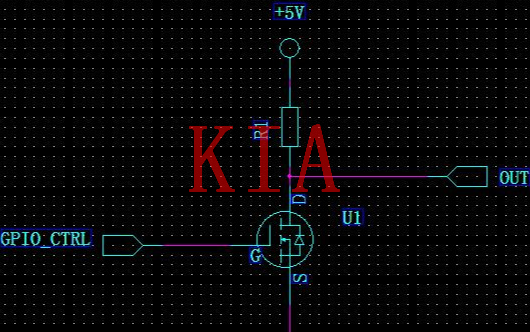

NMOS管一般用在信號控制上。


如下,當MOS管截止時,OUT通過電阻R1上拉至+5V,Vout=5V;當GPIO_CTRL電壓大于MOS管開啟電壓時,MOS管導通,D極電壓等于S極電壓,OUT=0V;


MOS管基本電路

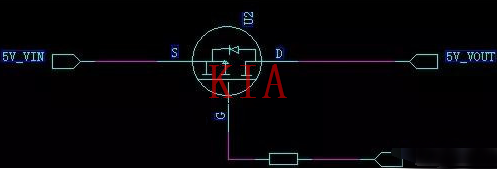

PMOS管常用在電源開關上。

當GPIO_CRTL=0V,S和G極壓差大于MOS管開啟電壓時,MOS管導通,5V_VOUT=5V_VIN;


MOS管基本電路
