電路分享|晶體管搭建常見的邏輯門電路-KIA MOS管


晶體管搭建常見的邏輯門電路

常見的晶體管有二極管、三極管和MOS管,主要的邏輯門電路:與門、或門、非門、與非門、或非門、異或門等,這篇文章介紹用晶體管搭建常見的邏輯門電路。


1. 二極管

① 二極管與門

用兩個二極管組成的與門,A和B都為高電平時,Y才為高電平。


晶體管,邏輯門電路


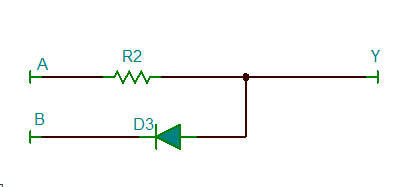

用1個二極管和1個電阻也可以組成與門。


晶體管,邏輯門電路


② 二極管或門

從下圖兩個或門電路可以看出,A和B只要有一個為高電平,輸出Y就為高電平。


晶體管,邏輯門電路


同樣的,用1個電阻和1個二極管也可以組成或門。


晶體管,邏輯門電路


2. 三極管

① 三極管非門

A為高電平,T1導通,Y為低電平;A為低電平,T1截止,Y為高電平。


晶體管,邏輯門電路


② 三極管與門

用2個NPN三極管搭建與門;A和B都為高電平時,T2和T3都導通,此時Y為高電平。


晶體管,邏輯門電路


用1個NPN和1個PNP搭建的與門,當A和B均為高電平時,T4和T6都導通,Y為高電平。


晶體管,邏輯門電路


③ 三極管或門

在二極管或門基礎上,可以加一個NPN三極管,也可以組成或門,A和B只要有一個高電平,T5就會導通,Y會由低電平變為高電平;當A和B都為低電平時,T5才截止,Y為低電平。


晶體管,邏輯門電路


④ 三極管與非門

與非門由與門和非門組成,在三極管與門基礎上稍作修改,可以變為三極管與非門。


晶體管,邏輯門電路


⑤ 三極管或非門

用2個PNP三極管搭建的或非門,A和B只要有一個高電平,Y就為低電平;當A和B都為低電平時,T9和T10均導通,Y為高電平。


晶體管,邏輯門電路


3. MOS管

① MOS管非門

用1個NMOS和1個PMOS搭建的非門;當A為高電平時,T1截止,T2導通,Y為低電平;當A為低電平時,T1導通,T2截止,Y為高電平。


晶體管,邏輯門電路


② MOS管與非門

備注:T3和T4為NMOS,T5和T6為PMOS;

A=0,B=0時,T5和T6導通,T3和T4截止,Y=1

A=1,B=0時,T3和T6截止,T4和T5導通,Y=1

A=0,B=1時,T3和T6導通,T4和T5截止,Y=1

A=1,B=1時,T5和T6截止,T3和T4導通,Y=0


晶體管,邏輯門電路

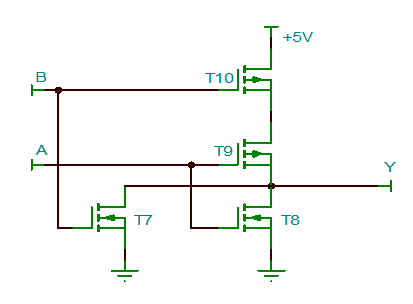

③ MOS管或非門

備注:T7和T8為NMOS,T9和T10為PMOS;

A=0,B=0時,T9和T10導通,T7和T8截止,Y=1

A=1,B=0時,T7和T9截止,T8和T10導通,Y=0

A=0,B=1時,T7和T9導通,T8和T10截止,Y=0

A=1,B=1時,T9和T10截止,T7和T8導通,Y=0


晶體管,邏輯門電路


小結:用晶體管繪制常見的邏輯門電路,會讓我們對晶體管的特性更加熟悉,在電路設計時更加的從容淡定。
