場效應管的符號與三個極,G、S、D詳解-KIA MOS管

信息來源:本站 日期:2020-09-29

分享到:

場效應管的符號與三個極,G、S、D詳解-KIA MOS管

1.判斷柵極G

MOS驅動器主要起波形整形和加強驅動的作用:假如MOS管的G信號波形不夠陡峭,在點評切換階段會造成大量電能損耗其副作用是降低電路轉換效率,MOS管發燒嚴峻,易熱損壞MOS管GS間存在一定電容,假如G信號驅動能力不夠,將嚴峻影響波形跳變的時間。


將G-S極短路,選擇萬用表的R×1檔,黑表筆接S極,紅表筆接D極,阻值應為幾歐至十幾歐。若發現某腳與其字兩腳的電阻均呈無限大,并且交換表筆后仍為無限大,則證實此腳為G極,由于它和另外兩個管腳是絕緣的。


2.判斷源極S、漏極D

將萬用表撥至R×1k檔分別丈量三個管腳之間的電阻。用交換表筆法測兩次電阻,其中電阻值較低(一般為幾千歐至十幾千歐)的一次為正向電阻,此時黑表筆的是S極,紅表筆接D極。因為測試前提不同,測出的RDS(on)值比手冊中給出的典型值要高一些。


3.丈量漏-源通態電阻RDS(on)

在源-漏之間有一個PN結,因此根據PN結正、反向電阻存在差異,可識別S極與D極。例如用500型萬用表R×1檔實測一只IRFPC50型VMOS管,RDS(on)=3.2W,大于0.58W(典型值)。


場效應管的符號


場效應管圖形符號、特性、說明解析

場效應管的符號,N型溝道結型場效應管電路圖形符號如左圖所示,場效應管共有3個電極,電路圖形符號中用字母表示各電極,柵極用G表示,源級用S表示,漏極用D表示。電路圖形符號中表示出了結型與N型溝道,G極的箭頭方向表示是P型還是N型溝道,N型溝道場效應管其G極箭頭朝里。場效應管的符號,舊的N型結型場效應管電路圖形符號中有個圓圈,如下圖:


場效應管的符號


P型溝道結型場效應管電路圖符號如左圖所示,它的G極箭頭向外,以表示是P型溝道,舊P型溝道結型場效應管的電路圖形符號中有個圓圈,如下圖:


場效應管的符號


場效應管的符號,左圖為增強型P溝道絕緣柵極場效應管電路圖符號,符號中表示出它是絕緣柵型場效應管電路圖形符號中有個圓圈,如下圖:


場效應管的符號


增強型N溝道絕緣柵型場效應管電路圖形符號箭頭朝里表示它是N溝道,舊的N溝道絕緣柵型場效應管電路圖形符號中有個圈圈,如下圖:


場效應管的符號


耗盡型N溝道絕緣柵型場效應管圖形符號與增強型場效應管電路圖形符號的不同之處是用實線表示,如下圖:


場效應管的符號

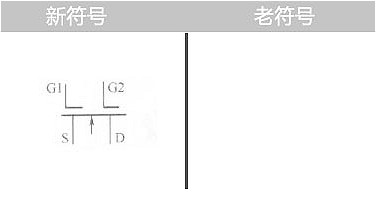

耗盡型雙柵N溝道絕緣柵型場效應管的電路圖形符號如左圖所示,這種場效應管有兩個柵極G1、G2,如下圖:


場效應管的符號


N溝道結型場效應管對管的電路圖形符號如左圖所示,它是在一個管殼內裝上兩只性能參數相同(十分相近)的場效應管,如下圖:


場效應管的符號
