P溝MOS晶體管

金屬氧化物半導體場效應(MOS)晶體管可分為N溝道與P溝道兩大類,P溝道硅MOS場效應晶體管在N型硅襯底上有兩個P+區,叫源極和漏極,兩極之間不通導,柵極上加有滿足的正電壓(源極接地)時,柵極下的N型硅外表呈現P型反型層,成為連接源極和漏極的溝道。改變柵壓能夠改變溝道中的電子密度,從而改變溝道的電阻。這種MOS場效應晶體管稱為P溝道增強型場效應晶體管。假如N型硅襯底外表不加柵壓就已存在P型反型層溝道,加上適當的偏壓,可使溝道的電阻增大或減小。這樣的MOS場效應晶體管稱為P溝道耗盡型場效應晶體管。統稱為PMOS晶體管。

P溝道MOS管的空穴遷移率低,因而在MOS管的幾許尺寸和工作電壓絕對值相等的狀況下,PMOS管的跨導小于N溝道MOS管。此外,P溝道MOS管閾值電壓的絕對值普通偏高,要求有較高的工作電壓。它的供電電源的電壓大小和極性,與雙極型晶體管——晶體管邏輯電路不兼容。這就給PMOS管的運用領域有了必定的限制。


PMOS管因邏輯擺幅大,充電放電進程長,加之器材跨導小,所以工作速度更低,在NMOS管電路呈現之后,大都已為NMOS電路所替代。僅僅,因PMOS管電路工藝簡略,價錢低廉,有些中范圍和小范圍數字控制電路仍采用PMOS管電路技能。PMOS管的特性,Vgs小于必定的值就會導通,適合用于源極接VCC時的狀況(高端驅動)。

當然PMOS管能夠很便當地用作高端驅動,但由于導通電阻大,交流種類少等緣由,在高端驅動中,一般還是運用NMOS管。正常工作時,P溝道增強型MOS管的襯底必需與源極相連,而漏心極的電壓Vds應為負值,以保證兩個P區與襯底之間的PN結均為反偏,一起為了在襯底頂外表左近構成導電溝道,柵極對源極的電壓Vgs也應為負。


P-MOS開關條件

P-MOS管的導通調節是G極與S極中間的電壓差低于閾值時,S極和D極導通。

在實際的使用中,將控制信號接到G極,S極接在VCC,從而達到控制P-MOS管的開和關的效果,在S極和D極導通后,導通電阻Rds(on)極小,一般是幾十毫歐級,電流流通后,形成的壓降很小。


P-MOS的應用

1.電源通斷控制

P-MOS管的通斷控制,其實就是控制其Vgs的電壓,從而達到控制電源的目的。


P溝道場效應管

P溝道場效應管

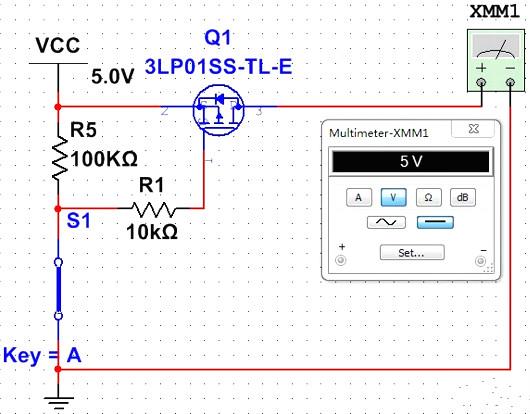

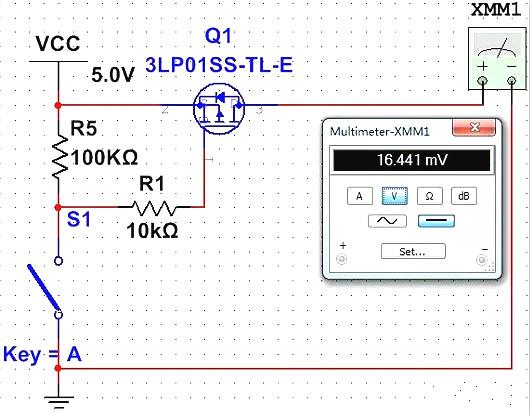

Key開關閉合前,P-MOS管輸出電壓0.0164V,閉合后,P-MOS管輸出電壓5V。

但在實際電路中,一般都用MCU的GPIO代替Key開關來控制,同時MCU高電平時3.3V,因此GPIO輸出控制信號時需要使用三極管,在這里三極管的選擇也有區別。

有時候我們想要一個GPIO控制幾個信號時,這就考慮到電平匹配的問題。

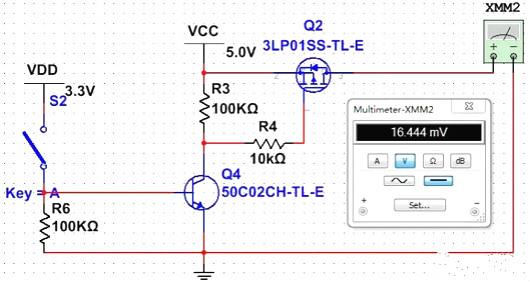

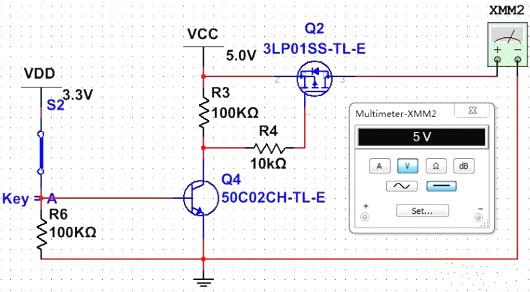

2.高電平控制電源導通,用一個NPN三極管


P溝道場效應管

P溝道場效應管

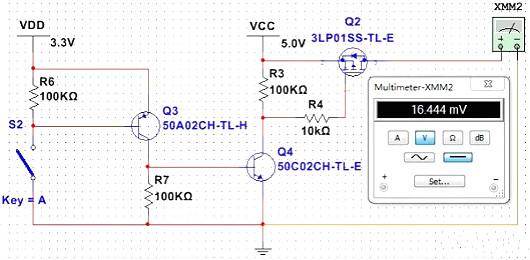

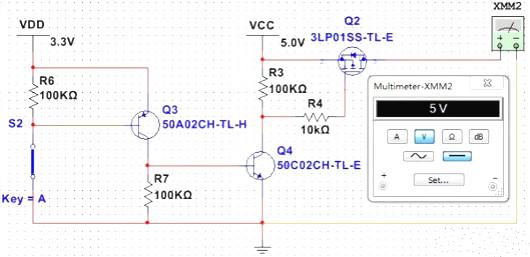

3.低電平控制電源導通,用一組PNP+NPN三極管

P溝道場效應管

P溝道場效應管
